Serie ILM
Inductancia monofásica de línea para VDF
Serie ILM
Inductancia monofásica de línea para VDF
Inductancia monofásica de filtro lado red para variadores de frecuencia monofásicos de motores.
Inductancia de alisado DC para rectificadores de 6 pulsos tipo B6U. Apta para instalar en BUS DC de variadores de frecuencia de motores.
Prestaciones
- Núcleo magnético de chapa magnética de bajas pérdidas y alta permeabilidad.
- Impregnación al vacío y secado horno en barniz epoxi de alto poder aglomerante para reducir el ruido y las vibraciones.
- Alta protección frente agentes externos como la humedad, polvo y corrosión.

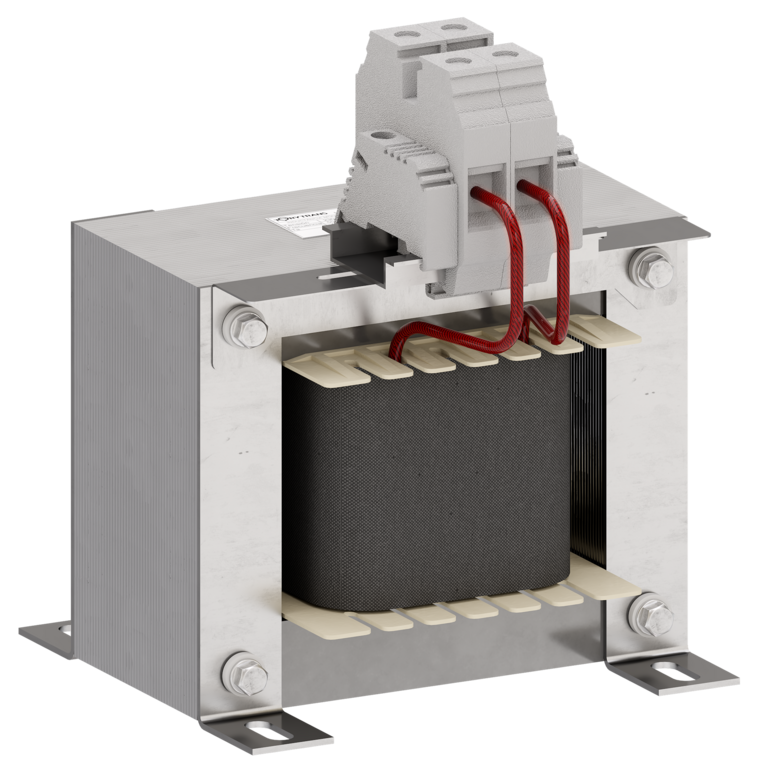

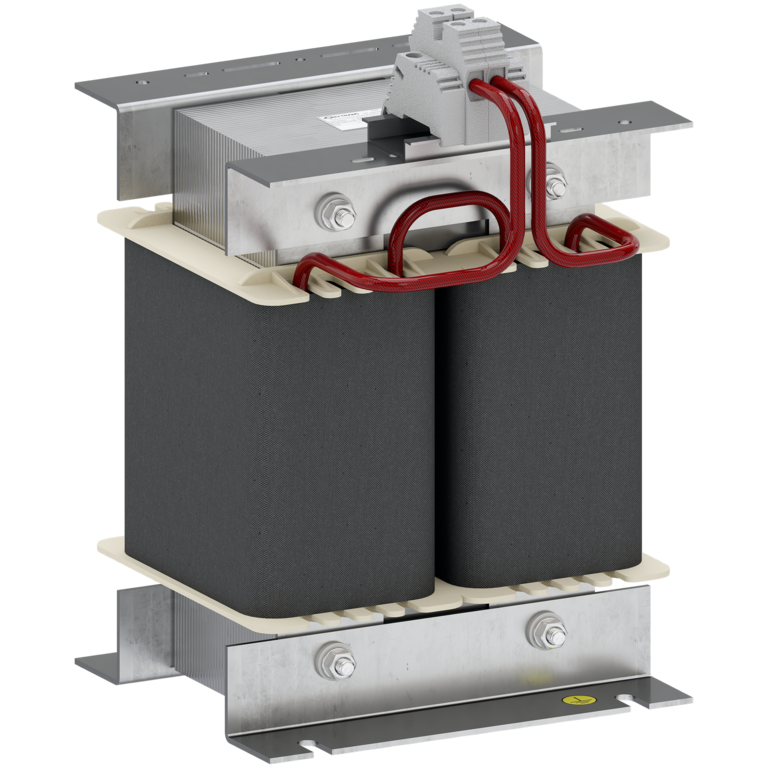

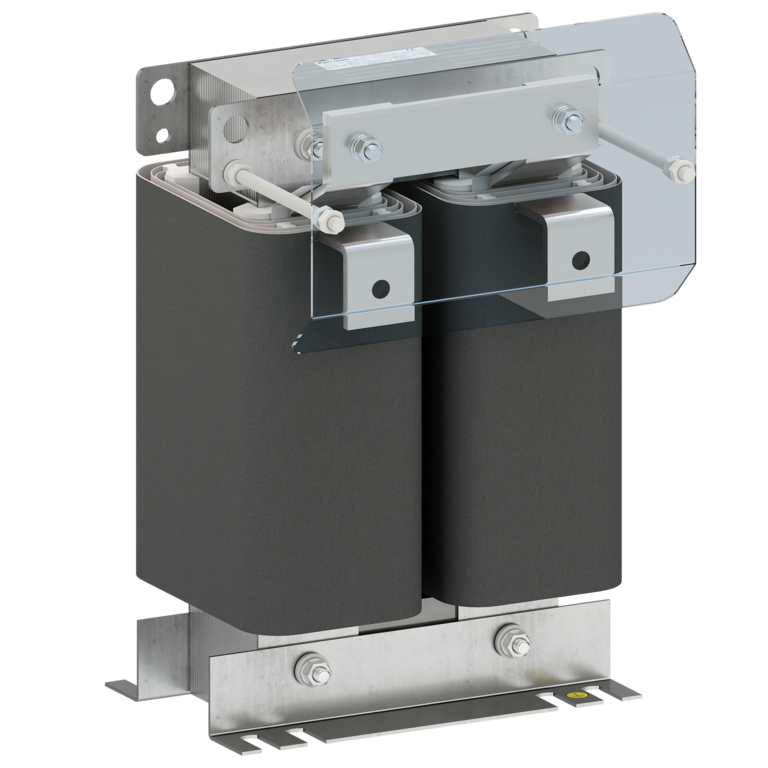

- Conexión por bornes IP20 hasta 100A, resto incorpora policarbonato cubre bornes que protege frente contactos directos peligrosos.
- Opcionalmente posibilidad de marcado cURus conforme UL
Especificaciones
| Potencia (kW) | En motores monofásicos hasta 3,7kW |
| Potencia (VA) | En sistemas DC hasta 200A |
| Tensión nominal | 2 ÷ 500 A |
| Impedancia de inductancia | 3,5% a 230V 50Hz |
| Frecuencia | 50/60Hz – DC |
| Sobrecarga transitoria | 1.5 Iₙ 1 min x hora |
| Clase térmica | F (155 ºC) |
| Temperatura ambiente | 50ºC |
| Índice de Protección | IP00 |
| Tensión de ensayo | 3 kV |
| Normativa | IEC/UNE-EN 61558-2-20 |
Sellos de calidad
Usos
Variadores de velocidad para pequeños motores en aplicaciones como: climatización, bombas de agua, robots y maquinaria para automatización de procesos.
Referencias
| Referencias | POTENCIA MOTOR | INTENSIDAD | INDUCTANCIA | PÉRDIDAS | POTENCIA | ||
|---|---|---|---|---|---|---|---|
| (kW) | (CV) | (A) | (mH) | (W) | (V) | ||
| ILM003 | 0.75 | 1 | 3 | 8.541 | 9.4 | 230 | Ver detalles |
| ILM006 | 1.5 | 2 | 6 | 4.271 | 12.8 | 230 | Ver detalles |
| ILM010 | 2.2 | 3 | 10 | 2.562 | 15.9 | 230 | Ver detalles |
| ILM015 | 3.7 | 5 | 15 | 1.708 | 20.8 | 230 | Ver detalles |
| ILM030 | -- | -- | 30 | 0.854 | 27.6 | 230 | Ver detalles |
| ILM050 | -- | -- | 50 | 0.512 | 43.3 | 230 | Ver detalles |
| ILM100 | -- | -- | 100 | 0.256 | 120 | 230 | Ver detalles |
| ILM200 | -- | -- | 200 | 0.128 | 242 | 230 | Ver detalles |
| ILM300 | -- | -- | 300 | 0.085 | 294 | 230 | Ver detalles |
| ILM400 | -- | -- | 400 | 0.064 | 396 | 230 | Ver detalles |
| ILM500 | -- | -- | 500 | 0.051 | 423 | 230 | Ver detalles |
Mostrar más +
* TORYTRANS se reserva el derecho a modificar los datos técnicos en
cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto
podrían ser distintos.
