Filtro pasivo de armónicos para VFD (IP20)

Filtro pasivo de armónicos para variadores de frecuencia de motores.

Prestaciones

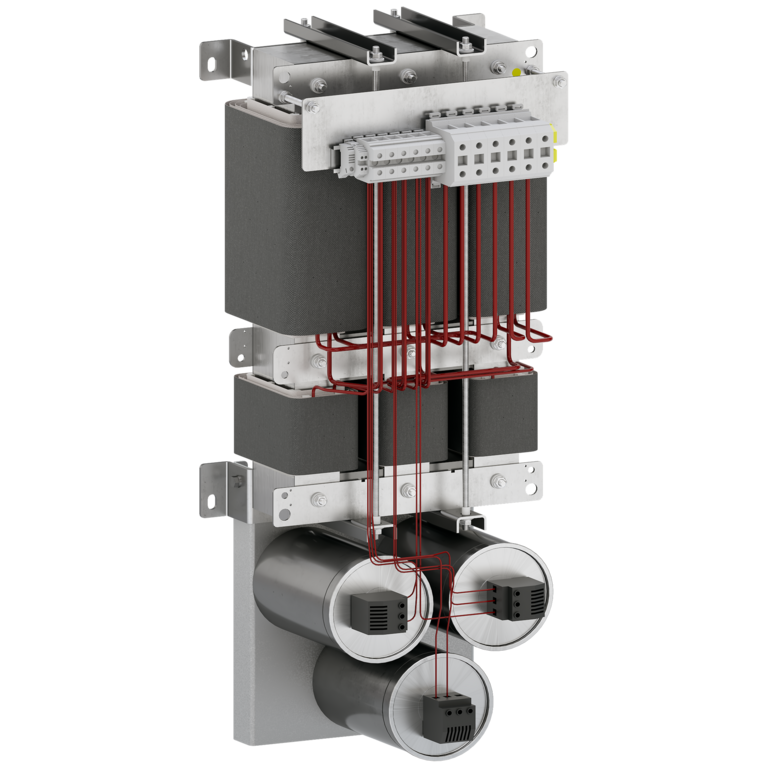

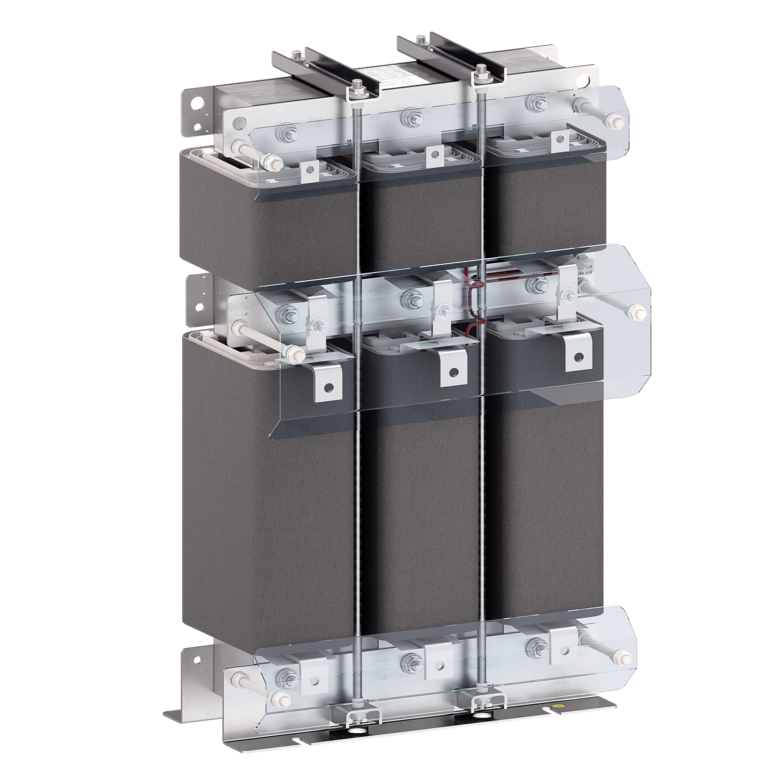

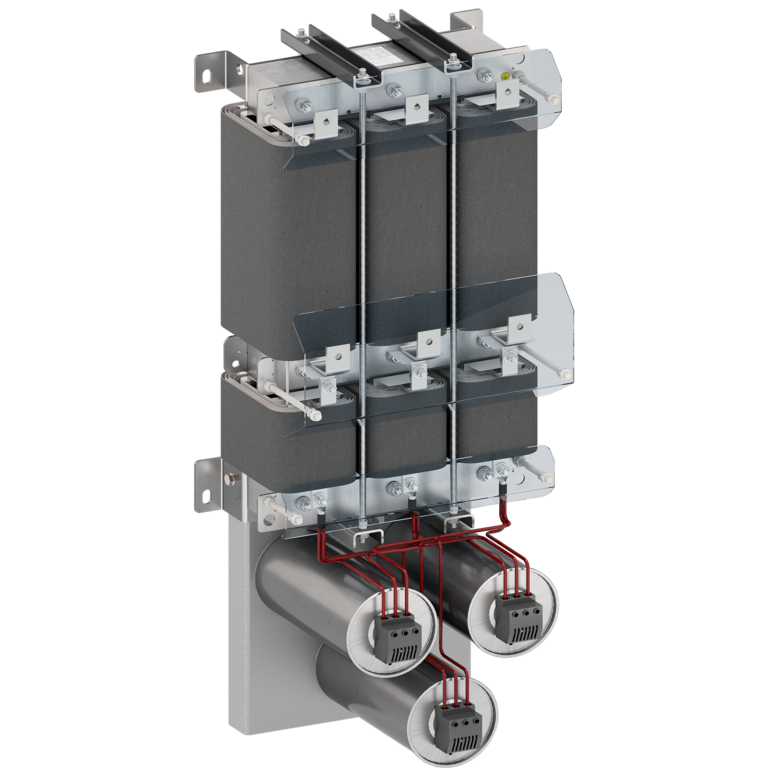

Núcleo magnético de chapa magnética de bajas perdidas y alta permeabilidad.
Impregnación al vacío y secado horno en barniz epoxi de alto poder aglomerante para reducir el ruido y las vibraciones.
Alta protección frente agentes externos como la humedad, polvo y corrosión.
Conexión por bornes IP20 hasta SPF/SPFS055, SPFD/SPFDS055, SPFG/SPFSG110. Resto incorpora policarbonato cubre bornes que protege frente contactos directos peligrosos.

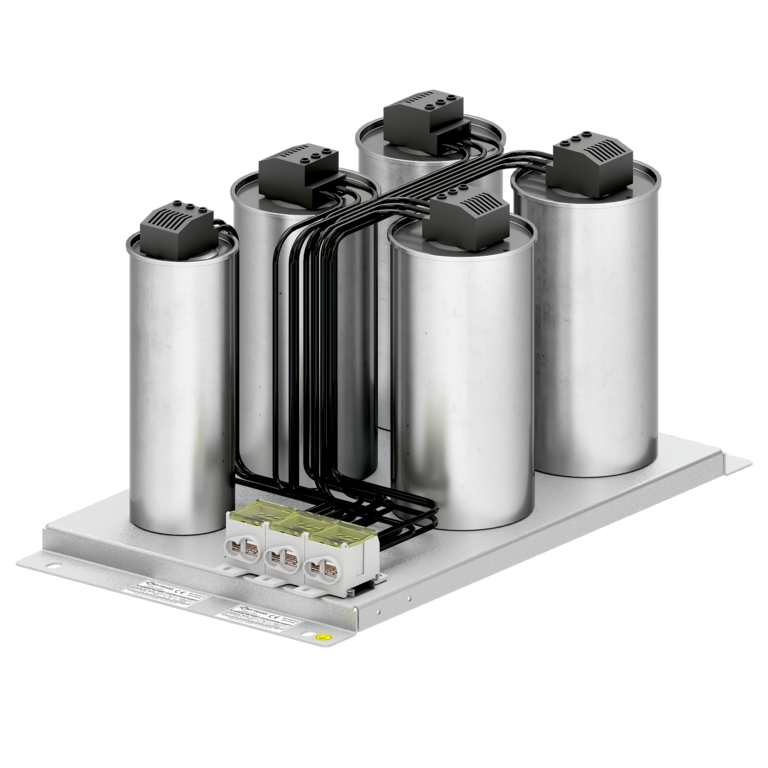

Condensadores auto-regenerantes no impregnados, con dieléctrico de polipropileno metalizado. Incorpora sistema de desconexión por sobrepresión en caso de fallo.

Especificaciones

Potencia (CV)	2,2 ÷ 630kW (3 ÷ 855CV)
Frecuencia	50 Hz
Clase térmica	H (180 ºC)
Sobrecarga transitoria	1.5 Iₙ 1 min x hora
Temperatura ambiente	50ºC
Índice de Protección	IP00
Protección de choque eléctrico	Clase I
Protector térmico	Contacto NC rearmable

Sellos de calidad

Marcado CE

UK-CA

Usos

El filtro SPFS supone el método más económico y eficaz de filtrar los armónicos de corriente provocados por los variadores de frecuencia en instalaciones.
Variadores de velocidad de motores en aplicaciones como: climatización, ventilación, bombeo de agua, cintas transportadoras, compresores de aire, robots de manipulación y maquinaria para automatización de procesos.

Referencias

Referencias	IP	POTENCIA MOTOR		tx_aokitektoryproducts_products.deepl.efeb369cccbd560588a756610865664c	PÉRDIDAS	tx_aokitektoryproducts_products.deepl.10e704d7d2571a37990d4d68967aa094	tx_aokitektoryproducts_products.deepl.297cc3fbdaf76992dd816e9ee41c7aa7	TENSIÓN
Referencias	IP	(kW)	(CV)	(A)	(W)	(A)	(kVAr)	(V)
SPFS002	IP00	2,2	3	5	100	3	1	400	Ver detalles
SPFS004	IP00	4	5,5	9	153	5,1	1,6	400	Ver detalles
SPFS005	IP00	5,5	7,5	12	178	7	2,2	400	Ver detalles
SPFS007	IP00	7,5	10	16	210	11,3	3,6	400	Ver detalles
SPFS011	IP00	11	15	23	310	14,1	4,5	400	Ver detalles
SPFS015	IP00	15	20	30	317	18,3	5,8	400	Ver detalles
SPFS018	IP00	18,5	25	37	380	22,6	7,1	400	Ver detalles
SPFS022	IP00	22	30	43	459	25,4	8	400	Ver detalles
SPFS030	IP00	30	40	58	518	35,3	11,1	400	Ver detalles
SPFS037	IP00	37	50	72	566	45,2	14,3	400	Ver detalles
SPFS045	IP00	45	60	86	623	50,8	16,1	400	Ver detalles
SPFS055	IP00	55	75	104	685	62,1	19,6	400	Ver detalles
SPFS075	IP00	75	100	140	850	84,7	26,8	400	Ver detalles
SPFS090	IP00	90	125	168	1032	102	32,1	400	Ver detalles
SPFS110	IP00	110	150	204	1318	127	40,1	400	Ver detalles
SPFS132	IP00	132	180	245	1336	147	46,4	400	Ver detalles
SPFS150	IP00	150	205	278	1438	169	53,5	400	Ver detalles
SPFS185	IP00	185	255	341	1582	203	64,3	400	Ver detalles
SPFS200	IP00	200	270	369	1820	226	71,3	400	Ver detalles
SPFS220	IP00	220	300	406	2060	249	78,5	400	Ver detalles
SPFS250	IP00	250	340	485	2109	305	96,4	400	Ver detalles
SPFS280	IP00	280	380	543	2359	339	107	400	Ver detalles
SPFS315	IP00	315	430	611	2423	373	118	400	Ver detalles
SPFS355	IP00	355	485	667	2392	407	129	400	Ver detalles
SPFS400	IP00	400	545	743	2496	475	150	400	Ver detalles
SPFS450	IP00	450	610	836	2855	508	161	400	Ver detalles
SPFS500	IP00	500	680	929	3016	576	182	400	Ver detalles
SPFS560	IP00	560	760	1041	3265	627	198	400	Ver detalles
SPFS630	IP00	630	860	1171	2870	712	225	400	Ver detalles
SPF002	IP23	2,2	3	5	100	3	1	400	Ver detalles
SPF004	IP23	4	5,5	9	153	5,1	1,6	400	Ver detalles
SPF005	IP23	5,5	7,5	12	178	7	2,2	400	Ver detalles
SPF007	IP23	7,5	10	16	210	11,3	3,6	400	Ver detalles
SPF011	IP23	11	15	23	310	14,1	4,5	400	Ver detalles
SPF015	IP23	15	20	30	317	18,3	5,8	400	Ver detalles
SPF018	IP23	18,5	25	37	380	22,6	7,1	400	Ver detalles
SPF022	IP23	22	30	43	459	25,4	8	400	Ver detalles
SPF030	IP23	30	40	58	518	35,3	11,1	400	Ver detalles
SPF037	IP23	37	50	72	566	45,2	14,3	400	Ver detalles
SPF045	IP23	45	60	86	623	50,8	16,1	400	Ver detalles
SPF055	IP23	55	75	104	685	62,1	19,6	400	Ver detalles
SPF075	IP23	75	100	140	850	84,7	26,8	400	Ver detalles
SPF090	IP23	90	125	168	1032	102	32,1	400	Ver detalles
SPF110	IP23	110	150	204	1318	127	40,1	400	Ver detalles
SPF132	IP23	132	180	245	1336	147	46,4	400	Ver detalles
SPF150	IP23	150	205	278	1438	169	53,5	400	Ver detalles
SPF185	IP23	185	255	341	1582	203	64,3	400	Ver detalles
SPF200	IP23	200	270	369	1820	226	71,3	400	Ver detalles
SPF220	IP23	220	300	406	2060	249	78,5	400	Ver detalles
SPF250	IP23	250	340	485	2109	305	96,4	400	Ver detalles
SPF280	IP23	280	380	543	2359	339	107	400	Ver detalles
SPF315	IP23	315	430	611	2423	373	118	400	Ver detalles
SPF355	IP23	355	485	667	2392	407	129	400	Ver detalles
SPF400	IP23	400	545	743	2496	475	150	400	Ver detalles
SPF450	IP23	450	610	836	2855	508	161	400	Ver detalles
SPF500	IP23	500	680	929	3016	576	182	400	Ver detalles
SPF560	IP23	560	760	1041	3265	627	198	400	Ver detalles
SPF630	IP23	630	860	1171	2870	712	225	400	Ver detalles

Mostrar más +

Ficha completa Serie SPF

* TORYTRANS se reserva el derecho a modificar los datos técnicos en cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto podrían ser distintos.
