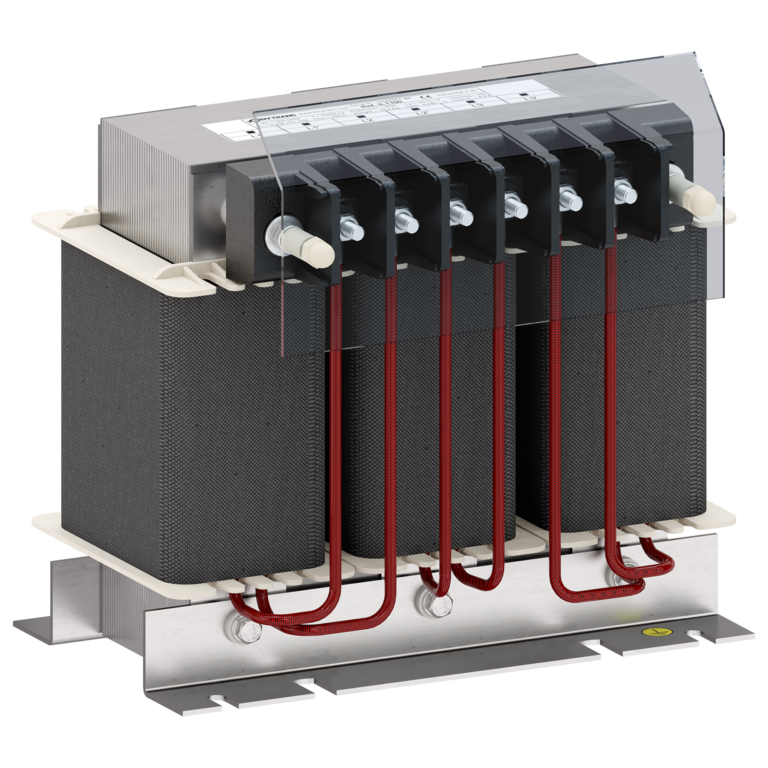

Inductancia trifásica de baja impedancia

Inductancia trifásica de filtro dV/dt de baja impedancia para la salida de variadores de frecuencia de motor con control vectorial.

Solicita presupuesto

Prestaciones

Núcleo magnético de chapa magnética de bajas perdidas y alta permeabilidad.
Impregnación al vacío y secado horno en barniz epoxi de alto poder aglomerante para reducir el ruido y las vibraciones.
Alta protección frente agentes externos como la humedad, polvo y corrosión.
Conexión por bornes IP20 hasta 30A. Resto incorpora policarbonato cubre bornes que protege frente contactos directos peligrosos
Opcionalmente posibilidad de marcado cURus conforme UL

Especificaciones

Potencia (kW)	5,5kW hasta 315kW
Potencia (CV)	7,5CV hasta 430CV
Sobrecarga transitoria	1.5 Iₙ 1 min x hora
Clase térmica	H (180 ºC)
Temperatura ambiente	50ºC
Índice de Protección	IP00
Tensión de ensayo	3kV
Frecuencia de salida de conmutación	10kHz
Normativa	IEC/UNE-EN 60076-6

Sellos de calidad

Marcado CE

UK-CA

Opcional: cRUs

Usos

Recomendable a partir de 10m de distancia de cable entre variador y motor
Para aplicaciones de motores en tracción con variadores de frecuencia con control vectorial.
Motores en elevación de cargas, grúas y transportadores.

Referencias

Referencias	POTENCIA MOTOR		INTENSIDAD	INDUCTANCIA	PÉRDIDAS
Referencias	(kW)	(CV)	(A)	(mH)	(W)
LDT015	5.5	7.5	15	0.515	38	Ver detalles
LDT025	11	15	25	0.309	48	Ver detalles
LDT030	15	20	30	0.257	46	Ver detalles
LDT040	18.5	25	40	0.19	60	Ver detalles
LDT050	22	30	50	0.154	66	Ver detalles
LDT060	30	40	60	0.125	66	Ver detalles
LDT080	37	50	80	0.095	64	Ver detalles
LDT100	45	60	100	0.076	130	Ver detalles
LDT125	55	75	125	0.061	200	Ver detalles
LDT150	75	100	150	0.051	120	Ver detalles
LDT200	90	125	200	0.039	150	Ver detalles
LDT250	110	150	250	0.031	161	Ver detalles
LDT400	185	255	400	0.019	237	Ver detalles
LDT500	220	300	500	0.015	272	Ver detalles
LDT600	315	430	600	0.013	276	Ver detalles

Mostrar más +

Ficha completa Serie LDT

* TORYTRANS se reserva el derecho a modificar los datos técnicos en cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto podrían ser distintos.
