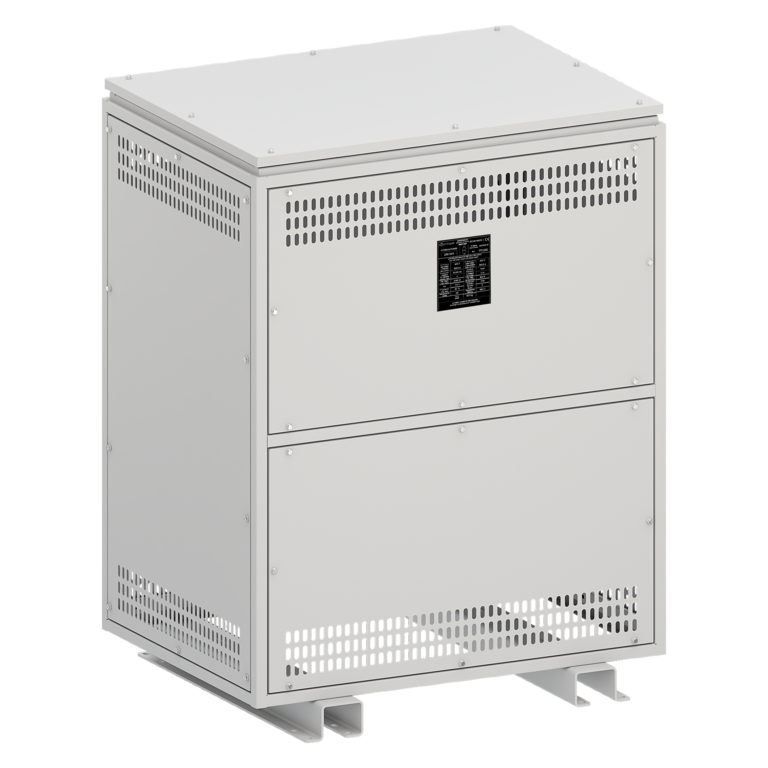

Filtro senoidal trifásico de salida con transformador de aislamiento elevador

Filtro senoidal y transformador trifásico de aislamiento elevador de tensión 360V a 400V integrados en armario IP20. Diseñado para compensar la caída de tensión del cable cuando hay mucha distancia entre variador de frecuencia y motor., Filtrado de modo común y diferencial es la solución más completa.

Solicita presupuesto

Prestaciones

Tap de regulación +5% de la tensión de salida
Núcleo magnético de chapa magnética de bajas perdidas y alta permeabilidad.
Condensador auto-regenerantes no impregnados, con dieléctrico de polipropileno metalizado.
Impregnación al vacío y secado horno en barniz epoxi de alto poder aglomerante para reducir el ruido y las vibraciones.
Alta protección frente agentes externos como la humedad, polvo y corrosión.

Especificaciones

Potencia (kW)	7,5kW hasta 220kW
Potencia (CV)	10CV hasta 300CV
Tensión PRI (V)	360V
Tensión SEC (V)	360V
Frecuencia	45 a 65Hz
Frecuencia de salida de conmutación	3 a 8 kHz
Distorsión de la tensión	<5% THDu
Clase térmica	H (180 ºC)
Sobrecarga transitoria	1.5 Iₙ 1 min x hora
Temperatura ambiente	50ºC
Índice de Protección	IP00
Protección de choque eléctrico	Clase I
Protector térmico	150ºC NC, 250V 6A
Normativa	IEC/UNE-EN 60076-6 IEC/UNE-EN 61439-1

Sellos de calidad

Marcado CE

UK-CA

Usos

Recomendable para elevadas distancias de cable entre variador y motor con caída de tensión en los cables hasta 40V.

Sistemas tratamiento del aire en ventilación y climatización.

Bombeo de agua.

Referencias

Referencias	POTENCIA MOTOR		FILTRO	TRANSFORMADOR ELEVADOR 360 V A 400 V TAP +5%
	(kW)	(CV)	INTENSIDAD	POTENCIA	PRIMARIO 360 V	SECUNDARIO 400 V
	(kW)	(CV)	(A)	(kVA)	INTENSIDAD (A)	INTENSIDAD (A)
LCTTC20	7.5	10	20	12.5	20	18	Ver detalles
LCTTC25	11	15	25	15.6	25	22.5	Ver detalles
LCTTC30	15	20	30	18.7	30	27	Ver detalles
LCTTC40	18.5	25	40	24.9	40	36	Ver detalles
LCTTC50	22	30	50	31.2	50	45	Ver detalles
LCTTC60	30	40	60	37.4	60	54	Ver detalles
LCTTC80	37	50	80	49.9	80	72	Ver detalles
LCTTC100	45	60	100	62	100	90	Ver detalles
LCTTC125	55	75	125	78	125	113	Ver detalles
LCTTC150	75	100	150	94	150	135	Ver detalles
LCTTC200	90	125	200	125	200	180	Ver detalles
LCTTC250	110	150	250	156	250	225	Ver detalles
LCTTC300	150	200	300	187	300	270	Ver detalles
LCTTC400	185	250	400	249	400	360	Ver detalles
LCTTC500	220	300	500	312	500	450	Ver detalles

Mostrar más +

Ficha completa Serie LCTT

* TORYTRANS se reserva el derecho a modificar los datos técnicos en cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto podrían ser distintos.
