Inductancia trifásica filtro de rechazo de armónicos

Inductancia trifásica filtro de rechazo de armónicos para condensadores de baterías de compensación de reactiva.

Prestaciones

Núcleo magnético de chapa magnética de bajas pérdidas y alta permeabilidad.
Impregnación al vacío y secado horno en barniz epoxi de alto poder aglomerante para reducir el ruido y las vibraciones.
Alta protección frente agentes externos como la humedad, polvo y corrosión.
Conexión por bornes IP20 hasta IRT010 / IRTH012. Resto incorpora policarbonato cubre bornes que protege frente contactos directos peligrosos.
Opcionalmente posibilidad de marcado cURus conforme UL

Especificaciones

Tensión de red (V)	400 V
Frecuencia	50 Hz
Distorsión armónica	Serie IRT: 3º= 0,5% / 5º= 6% / 7º= 5% / 11º= 3,5% / 13º=3% Serie IRTH: 3º= 3,8% / 5º=6% / 7º= 5% / 11º= 3,5% / 13º=3%
Tolerancia de inductancia	± 5%
Sobrecarga admisible	1,1 Iₙ
Linealidad	1,6 Iₙ
Clase térmica	H (180 ºC)
Temperatura ambiente	50ºC
Índice de Protección	IP00
Tensión de ensayo	3 kV
Protector térmico	Contacto NC rearmable 250 V 6 A
Normativa	(Hasta IRT050) IEC/UNE-EN 61558-2-22 (Hasta IRT060) IEC/UNE-EN 60076-6
Normativa UL	UL 5085-1 UL 5085-2 CAN/CSA C22.2 NO.66.1-06 CAN/CSA C22.2 NO.66.2-06

Sellos de calidad

Marcado CE

UK-CA

Opcional: cRUs

Usos

Indicada para la protección de los condensadores de baterías de compensación de reactiva en instalaciones con presencia de armónicos.

En redes con armónicos homopolares 3º 9º de cargas monofásicas electrónicas monofásicas como oficinas, datacenter, callcenter seleccionar serie IRTH. Resto de instalaciones e industria sin armónicos homopolares seleccionar serie IRT.

Referencias

Referencias	IP	POTENCIA PASO	CONDENSADOR	INTENSIDAD	INDUCTANCIA	PÉRDIDAS	POTENCIA INDUCTANCIA	FRECUENCIA
Referencias	IP	(kVAr)	CONDENSADOR	(A)	(mH)	(W)	(VAr)	(Hz)
IRT002	IP00	2.5	440 V 2,8 kVAr	4.1	15.331	44	242.89	189	Ver detalles
IRT005	IP00	5	440 V 5,6 kVAr	8.2	7.665	72	485.75	189	Ver detalles
IRT007	IP00	7.5	440 V 8,4 kVAr	12.3	5.11	90	728.62	189	Ver detalles
IRT010	IP00	10	440 V 11,3 kVAr	16.4	3.833	110	971.62	189	Ver detalles
IRT012	IP00	12.5	440 V 14,1 kVAr	20.5	3.066	140	1214.37	189	Ver detalles
IRT015	IP00	15	440 V 16,9 kVAr	24.5	2.555	150	1445.42	189	Ver detalles
IRT020	IP00	20	440 V 22,6 kVAr	32.7	1.916	155	1930.91	189	Ver detalles
IRT025	IP00	25	440 V 28,1 kVAr	40.9	1.533	165	2416.91	189	Ver detalles
IRT030	IP00	30	440 V 33,8 kVAr	49.1	1.278	185	2903.79	189	Ver detalles
IRT040	IP00	40	440 V 45,0 kVAr	65.4	0.958	200	3861.82	189	Ver detalles
IRT050	IP00	50	440 V 56,3 kVAr	81.8	0.767	250	4836.97	189	Ver detalles
IRT060	IP00	60	440 V 67,5 kVAr	98.2	0.639	285	5807.58	189	Ver detalles
IRT075	IP00	75	440 V 84,4 kVAr	122.7	0.511	365	7250.72	189	Ver detalles
IRT100	IP00	100	440 V 112,5 kVAr	163.6	0.383	440	9661.32	189	Ver detalles
IRTH002	IP00	2.5	480 V 3,1 kVAr	4.1	32.951	70	522.044	134	Ver detalles
IRTH005	IP00	5	480 V 6,2 kVAr	8.2	16.476	92	1044.099	134	Ver detalles
IRTH007	IP00	7.5	480 V 9,3 kVAr	12.3	10.984	130	1566.149	134	Ver detalles
IRTH010	IP00	10	480 V 12,4 kVAr	16.4	8.238	150	2088.199	134	Ver detalles
IRTH012	IP00	12.5	480 V 15,5 kVAr	20.5	6.59	175	2610.248	134	Ver detalles
IRTH015	IP00	15	480 V 18,6 kVAr	24.5	5.492	200	3106.884	134	Ver detalles
IRTH020	IP00	20	480 V 24,8 kVAr	32.7	4.119	215	4150.97	134	Ver detalles
IRTH025	IP00	25	480 V 31 kVAr	40.9	3.295	250	5195.062	134	Ver detalles
IRTH030	IP00	30	480 V 37,2 kVAr	49.1	2.746	385	6239.156	134	Ver detalles
IRTH040	IP00	40	480 V 49,6 kVAr	65.4	2.059	460	8301.941	134	Ver detalles
IRTH050	IP00	50	480 V 62 kVAr	81.8	1.648	500	10390.124	134	Ver detalles
IRTH060	IP00	60	480 V 74,4 kVAr	98.2	1.373	520	12478.313	134	Ver detalles
IRTH075	IP00	75	480 V 93 kVAr	122.7	1.098	620	15585.186	134	Ver detalles
IRTH100	IP00	100	480 V 124 kVAr	163.6	0.824	680	20780.248	134	Ver detalles

Mostrar más +

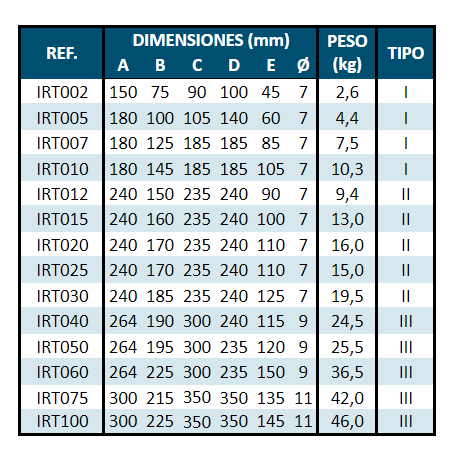

Ficha completa Serie IRT/IRTH

* TORYTRANS se reserva el derecho a modificar los datos técnicos en cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto podrían ser distintos.
