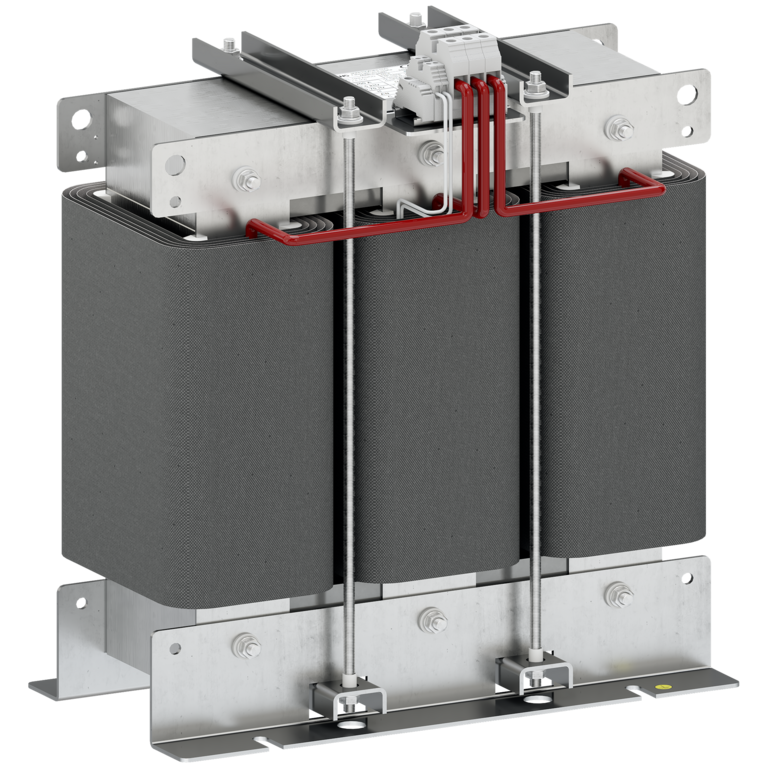

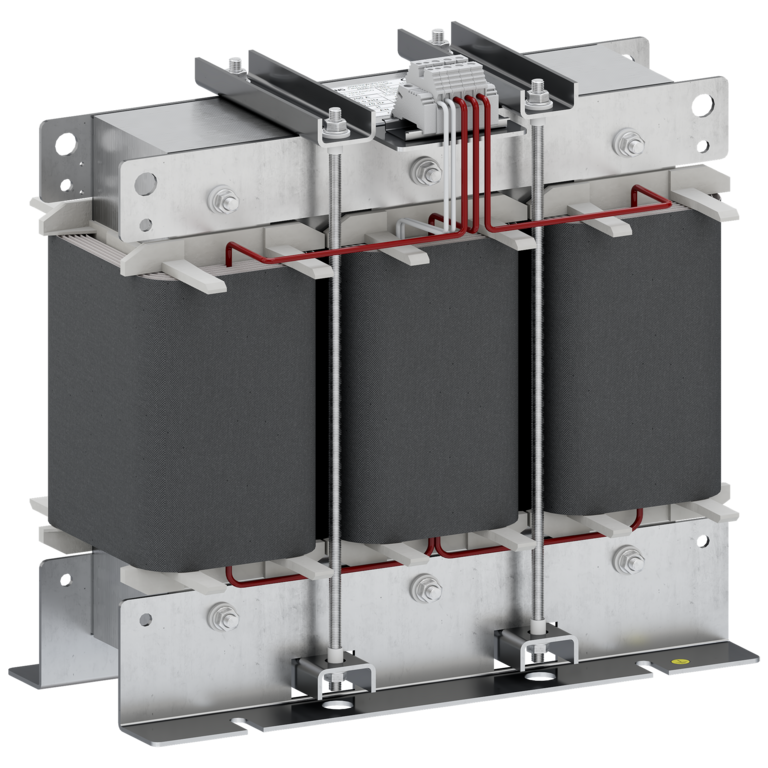

Inductancia trifásica de carga reactiva inductiva

Inductancia trifásica destinada a conectarse entre fases de una red para compensar corriente capacitiva, Tambien puede utilizarse como carga pasiva inductiva.

Solicita presupuesto

Prestaciones

Núcleo magnético de chapa magnética de bajas perdidas y alta permeabilidad.
Impregnación al vacío y secado horno en barniz epoxi de alto poder aglomerante para reducir el ruido y las vibraciones.
Alta protección frente agentes externos como la humedad, polvo y corrosión.

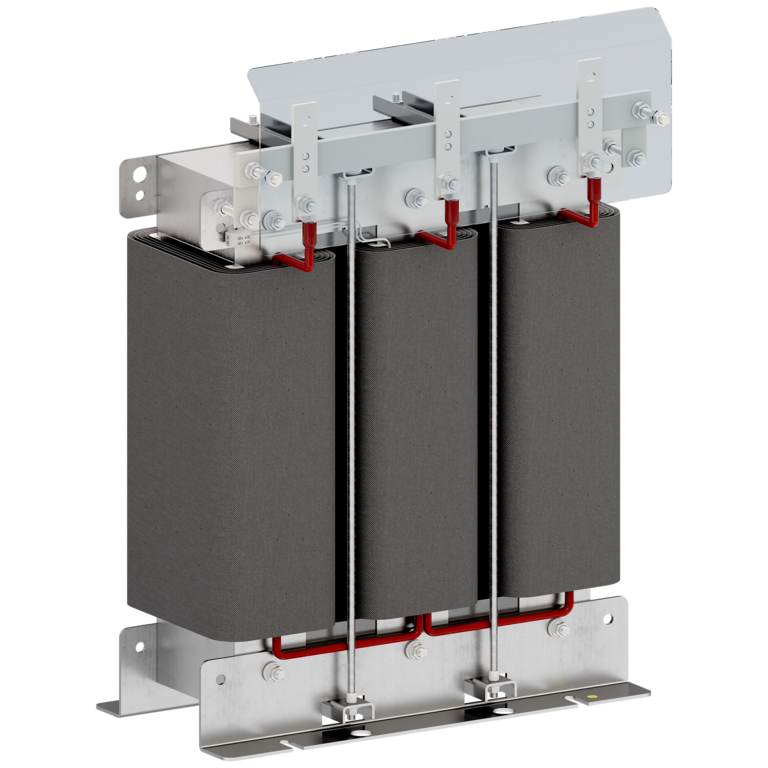

Conexión por bornes IP20 hasta IQT060. Resto incorpora policarbonato cubre bornes que protege frente contactos directos peligrosos.
Opcionalmente posibilidad de marcado cURus conforme UL

Especificaciones

Potencia reactiva inductiva	2,5 ÷ 100 kvar
Tensión de red (V)	400 V
Frecuencia	50 Hz
Tolerancia de inductancia	±10 %
Clase térmica	H (180 ºC)
Temperatura ambiente	50ºC
Índice de Protección	IP00
Tensión de ensayo	3 kV
Normativa	IEC/UNE-EN 60076-6
Normativa UL	UL 5085-1 UL 5085-2 CAN/CSA C22.2 NO.66.1-06 CAN/CSA C22.2 NO.66.2-06

Sellos de calidad

Marcado CE

UK-CA

cRUs

Usos

Instalaciones con grandes distancias de cableado MT entre centros de transformación como son áreas de puestos y aeropuertos.

Laboratorios de ensayos eléctricos.

Test de convertidores en carga.

Referencias

Referencias	IP	POTENCIA	INTENSIDAD	INDUCTANCIA	PÉRDIDAS
Referencias	IP	(kVAr)	(A)	(mH)	(W)
IQT002	IP00	2.5	3.61	203.718	165	Ver detalles
IQT005	IP00	5	7.22	101.859	260	Ver detalles
IQT007	IP00	7.5	10.83	67.906	305	Ver detalles
IQT010	IP00	10	14.43	50.93	355	Ver detalles
IQT012	IP00	12.5	18.04	40.744	410	Ver detalles
IQT015	IP00	15	21.65	33.953	470	Ver detalles
IQT020	IP00	20	28.87	25.5	600	Ver detalles
IQT025	IP00	25	36.08	20.4	720	Ver detalles
IQT030	IP00	30	43.3	17	820	Ver detalles
IQT040	IP00	40	57.74	12.7	1050	Ver detalles
IQT050	IP00	50	72.17	10.2	1300	Ver detalles
IQT060	IP00	60	86.6	8.5	1500	Ver detalles
IQT075	IP00	75	108.25	6.8	1700	Ver detalles
IQT100	IP00	100	144.34	5.1	2000	Ver detalles

Mostrar más +

Ficha completa Serie IQT

* TORYTRANS se reserva el derecho a modificar los datos técnicos en cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto podrían ser distintos.
