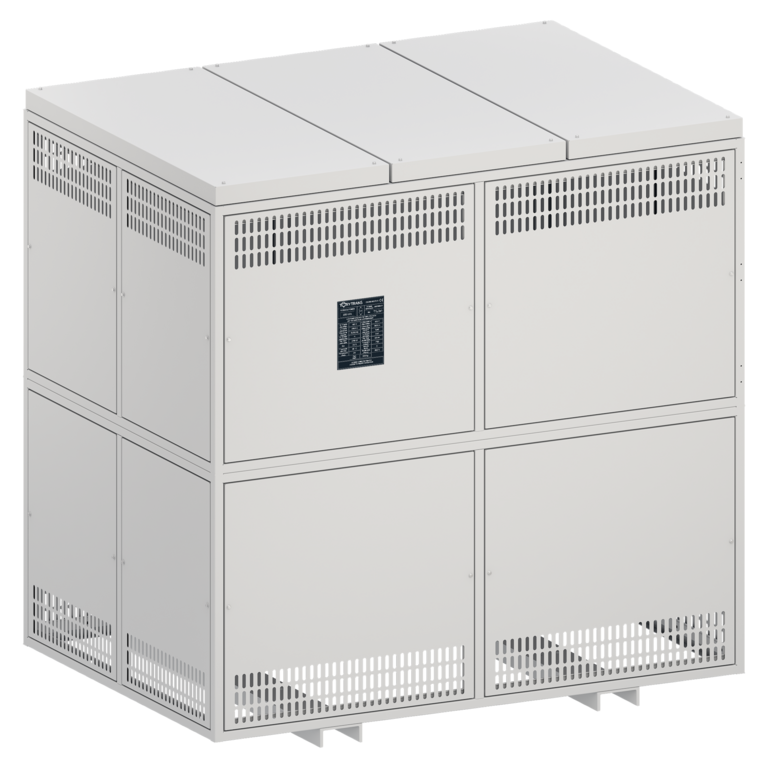

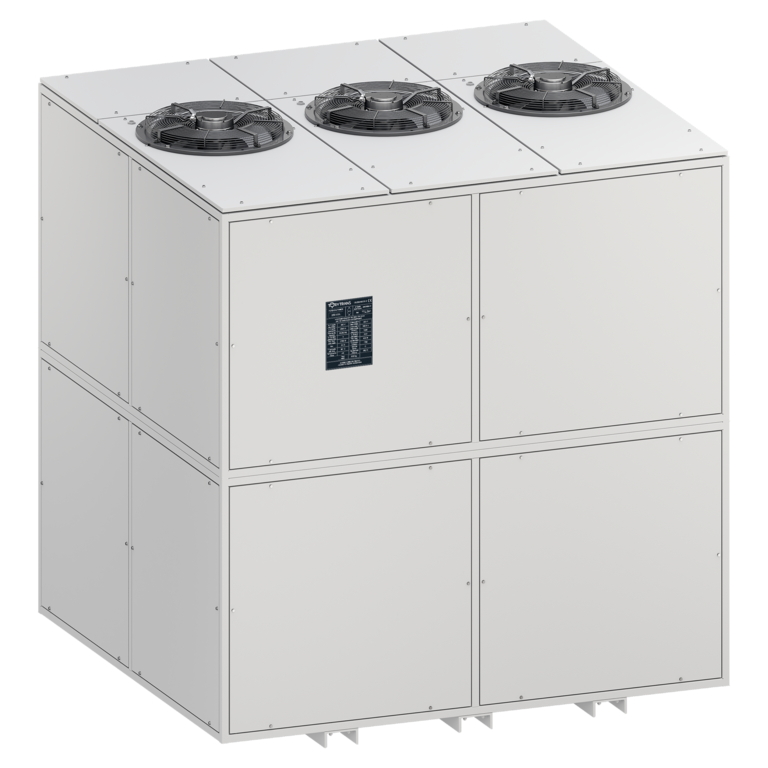

Transformador compensador de armónicos

Transformador trifásico de 12 pulsos con aislamiento galvánico entre primario y secundario para filtrado de armónicos por cancelación magnética.

Incorpora pantalla electroestática entre primario y secundario.

Solicita presupuesto

Prestaciones

Elimina el riesgo de accidente en caso de contacto unipolar.
Doble secundario con desfase 30º entre ellos
Imprecación completa y robusta que lo protege frente la humedad, polvo y corrosión.
Conexión por bornes IP20 protege contra contactos directos de tensión, hasta 31kVA
Atenuación de ruido modo común ≈-45dB para >1 kHz
Atenuación de ruido modo diferencial ≈-30dB para >1 kHz

Especificaciones

Potencia (kVAr)	5 ÷ 500 kVA
Tensión PRI (V)	400 V
Tensión SEC (V)	400 V 50% potencia
Frecuencia	50/60 Hz
Temperatura ambiente	30ºC
Clase térmica	H (180 ºC)
Índice de Protección	IP23
Protección de choque eléctrico	Clase I
Tensión de ensayo	3 kV
Corriente de conexión (A)	Dd0y11
Normativa	IEC/UNE-EN 61558-1 IEC/UNE-EN 60076-11

Sellos de calidad

Marcado CE

UK-CA

Usos

Para uso general como cancelador de armónicos en variadores de frecuencia de 12 pulsos obtenido THDi aprox. 8%

Permite cancelar armónicos repartiendo en dos grupos de 50% de carga múltiples variadores de frecuencia que funcionen simultáneamente.

Referencias

Referencias	POTENCIA (kVA)	INTENSIDAD (A)			Ucc (%)	RENDIMIENTO η (%)
Referencias	POTENCIA (kVA)	Primario	Secundario 1	Secundario 2	Ucc (%)	RENDIMIENTO η (%)
TAC5005	5	7.225	3.613	3.613	4.9	94.5	Ver detalles
TAC5006	6	8.671	4.335	4.335	3.8	95.4	Ver detalles
TAC5008	8	11.561	5.78	5.78	3.4	95.7	Ver detalles
TAC5010	10	14.451	7.225	7.225	3.7	95.6	Ver detalles
TAC5012	12	17.341	8.671	8.671	2.6	96.7	Ver detalles
TAC5016	16	23.121	11.561	11.561	2.8	96.6	Ver detalles
TAC5020	20	28.902	14.451	14.451	2.8	96.8	Ver detalles
TAC5025	25	36.127	18.064	18.064	2.3	97	Ver detalles
TAC5031	31	44.798	22.399	22.399	2.7	96.8	Ver detalles
TAC5040	40	57.803	28.902	28.902	2.7	97.1	Ver detalles
TAC5050	50	72.254	36.127	36.127	2.5	97.3	Ver detalles
TAC5063	63	91.04	45.52	45.52	2.5	97.2	Ver detalles
TAC5080	80	115.607	57.803	57.803	2.5	97.5	Ver detalles
TAC5100	100	144.509	72.254	72.254	2.2	97.9	Ver detalles
TAC5125	125	180.636	90.318	90.318	2.1	97.8	Ver detalles
TAC5160	160	231.214	115.607	115.607	2.1	97.8	Ver detalles
TAC5200	200	289.017	144.509	144.509	1.8	98	Ver detalles
TAC5250	250	361.272	180.636	180.636	1.7	98.5	Ver detalles
TAC5315	315	455.202	227.601	227.601	1.1	98.6	Ver detalles
TAC5400	400	578.035	289.017	289.017	1.1	98.7	Ver detalles

Mostrar más +

Ficha completa Serie TAC5

* TORYTRANS se reserva el derecho a modificar los datos técnicos en cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto podrían ser distintos.
