Serie TAM
Transformador multipulsos compensador de armónicos
Serie TAM
Transformador multipulsos compensador de armónicos
Transformador 36 pulsos compensador de armónicos para variadores de frecuencia de grandes motores en Media Tensión de 6,6kV.
Prestaciones
- Bobina entubada y deflector horizontal para eficiente refrigeración
- Conexión de primario, secundario, auxiliar y tap de regulación por el mismo lado facilita la conexión
- Imprecación completa y robusta que lo protege frente la humedad, polvo y corrosión.
- Núcleo magnético 45º tecnología Step-lap que reduce las perdidas en vacío y la corriente magnetizante.
- Opcionalmente para IP00 posibilidad de marcado cURus conforme sistema de aislamiento UL
Especificaciones
| Potencia (kVAr) | 500 ÷ 3150 kVA |
| Tensión PRI (V) | 6,6 kV |
| Tensión SEC (V) | 18 x 650V |
| Frecuencia | 50/60 Hz |
| Temperatura ambiente | 50 ºC |
| Clase térmica | H (180 ºC) |
| Índice de Protección | IP00 |
| Protección de choque eléctrico | Clase I |
| Tensión de ensayo | 20 kVa 50 Hz 1 min |
| Resistencia de aislamiento | 7,2 kV Um |
| Normativa | IEC/UNE-EN 60076-11 |
Sellos de calidad
Usos
Para arranque y variación de velocidad de grandes motores en depuración y bombeo de Agua, Minería, Generación de Energía, Plantas Petrolíferas y de Gas, sectores Metalurgia y Papeleras.
Referencias

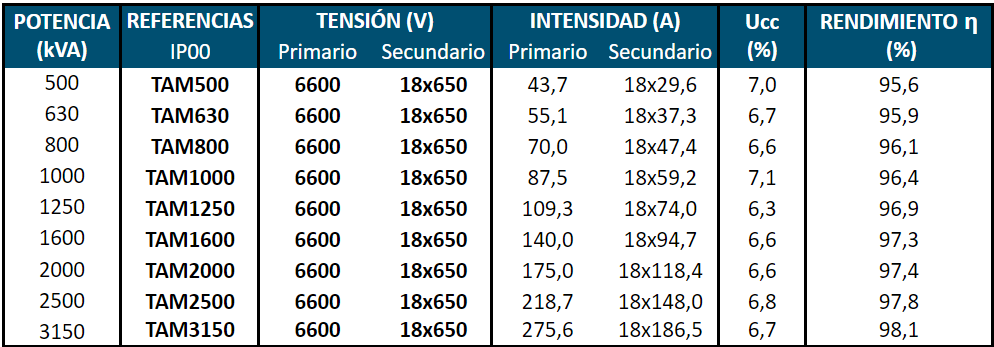

| Referencias | IP | POTENCIA (kVA) | TENSIÓN (V) | INTENSIDAD (A) | Ucc (%) | RENDIMIENTO η (%) | |||
|---|---|---|---|---|---|---|---|---|---|
| Primario | Secundario | Primario | Secundario | ||||||
| TAM500 | IP00 | 500 | 6600 | 18x650 | 43.7 | 18x29,6 | 7 | 95.6 | Ver detalles |
| TAM630 | IP00 | 630 | 6600 | 18x650 | 55.1 | 18x37,3 | 6.7 | 95.9 | Ver detalles |
| TAM800 | IP00 | 800 | 6600 | 18x650 | 70 | 18x47,4 | 6.6 | 96.1 | Ver detalles |
| TAM1000 | IP00 | 1000 | 6600 | 18x650 | 87.5 | 18x59,2 | 7.1 | 96.4 | Ver detalles |
| TAM1250 | IP00 | 1250 | 6600 | 18x650 | 109.3 | 18x74,0 | 6.3 | 96.9 | Ver detalles |
| TAM1600 | IP00 | 1600 | 6600 | 18x650 | 140 | 18x94,7 | 6.6 | 97.3 | Ver detalles |
| TAM2000 | IP00 | 2000 | 6600 | 18x650 | 175 | 18x118,4 | 6.6 | 97.4 | Ver detalles |
| TAM2500 | IP00 | 2500 | 6600 | 18x650 | 218.7 | 18x148,0 | 6.8 | 97.8 | Ver detalles |
| TAM3150 | IP00 | 3150 | 6600 | 18x650 | 275.6 | 18x186,5 | 6.7 | 98.1 | Ver detalles |
* TORYTRANS se reserva el derecho a modificar los datos técnicos en
cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto
podrían ser distintos.
