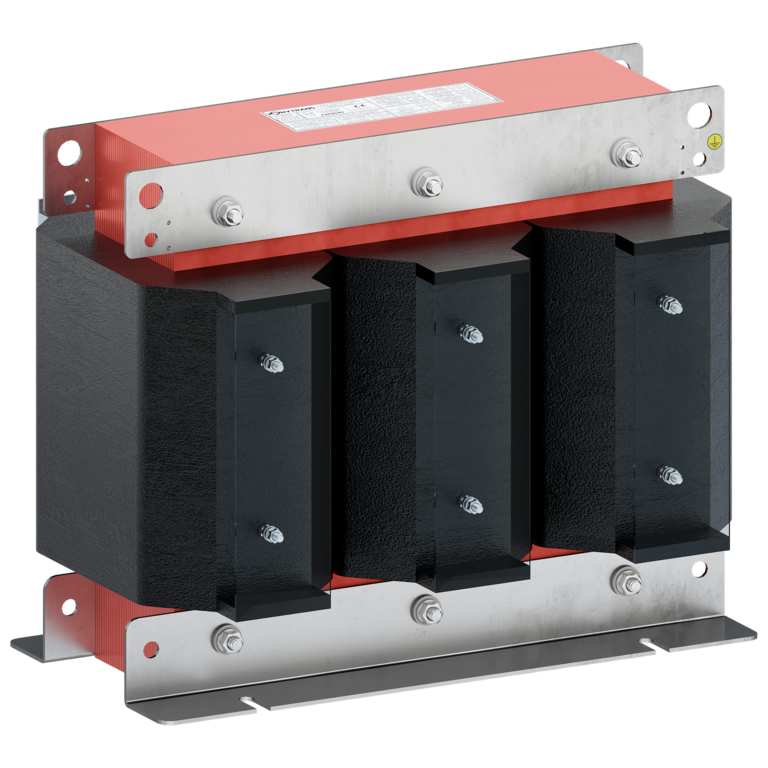

Transformador trifásico de aislamiento encapsulado

Transformador trifásico con aislamiento galvánico entre primario y secundario, con excelente atenuación frente a perturbaciones eléctricas.

Encapsulado en resina de gran robustez y alto poder de disipación térmica. Aumenta la resistencia mecánica ante los esfuerzos electrodinámicos del bobinado alargando la vida útil de los aislamientos.

Apto para ambientes vibratorios, húmedos y salinos o corrosivos.

Solicita presupuesto

Prestaciones

Bobinados completamente protegidos frente a golpes, polvo, suciedad y humedad.
Tapa transparente de protección de los bornes de conexión que evita el riesgo de accidente por contacto eléctrico.
Ojales o cáncamos de elevación incorporados.
Núcleo magnético de bajas pérdidas impregnado con barniz antioxidante epoxi
Mejora la fiabilidad trabajando en ambientes vibratorios.

Especificaciones

Potencia (kVAr)	5 ÷ 50 kVA
Tensión PRI (V)	230 V
Tensión SEC (V)	230 V
Frecuencia	50/60 Hz
Temperatura ambiente	40 ºC
Clase térmica	F (155 ºC)
Índice de Protección	IP20
Protección de choque eléctrico	Clase I
Tensión de ensayo	3kV
Normativa	IEC/UNE-EN 61558-1 IEC/UNE-EN 60076-11

Sellos de calidad

Marcado CE

UK-CA

Usos

Para uso general como aislamiento galvánico entre la red y la carga.

Para generar un neutro independiente de la red libre de perturbaciones eléctricas de modo común.

En instalaciones trifásicas para generar un sistema con régimen de neutro TN-S o TN-C según tipo de instalación, requiere protección adicional de interruptor diferencial.

Para sistemas IT trifásicos aislados, requiere protección adicional de vigilador de aislamiento

Referencias

Referencias	POTENCIA (kVA)	INTENSIDAD (A)	Ucc (%)	RENDIMIENTO η (%)
TTE005	5	7.225	3.8	95.1	Ver detalles
TTE006	6	8.671	3.4	95.4	Ver detalles
TTE008	8	11.561	3.4	95.5	Ver detalles
TTE010	10	14.451	3	96.1	Ver detalles
TTE012	12	17.341	3.1	96	Ver detalles
TTE016	16	23.121	2.7	96.4	Ver detalles
TTE020	20	28.902	2.5	96.7	Ver detalles
TTE025	25	36.127	2.5	96.7	Ver detalles
TTE031	31	44.798	2.6	97	Ver detalles
TTE040	40	57.803	2.5	97.2	Ver detalles
TTE050	50	72.254	2	97.5	Ver detalles

Mostrar más +

Ficha completa Serie TTE

* TORYTRANS se reserva el derecho a modificar los datos técnicos en cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto podrían ser distintos.
