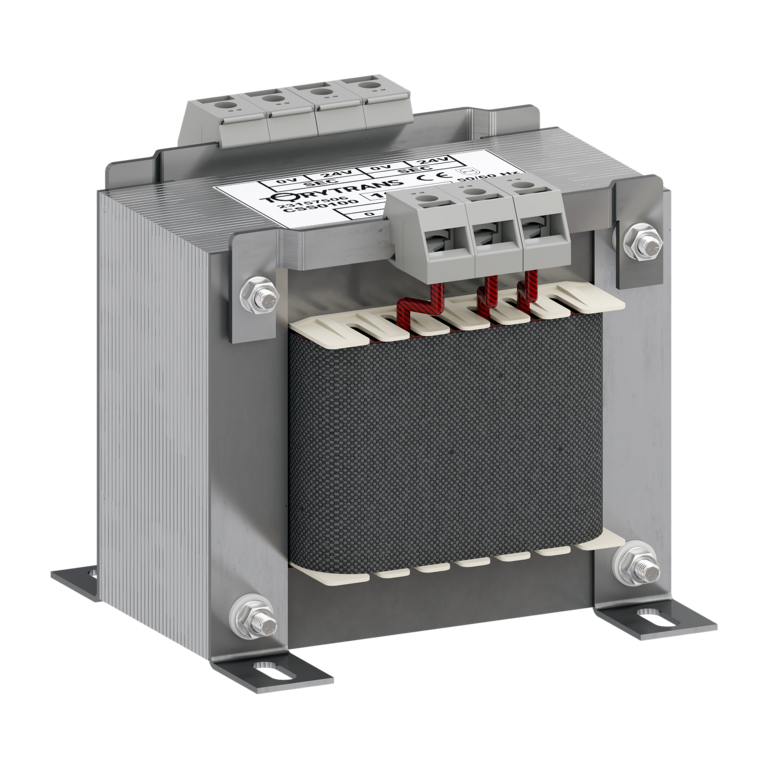

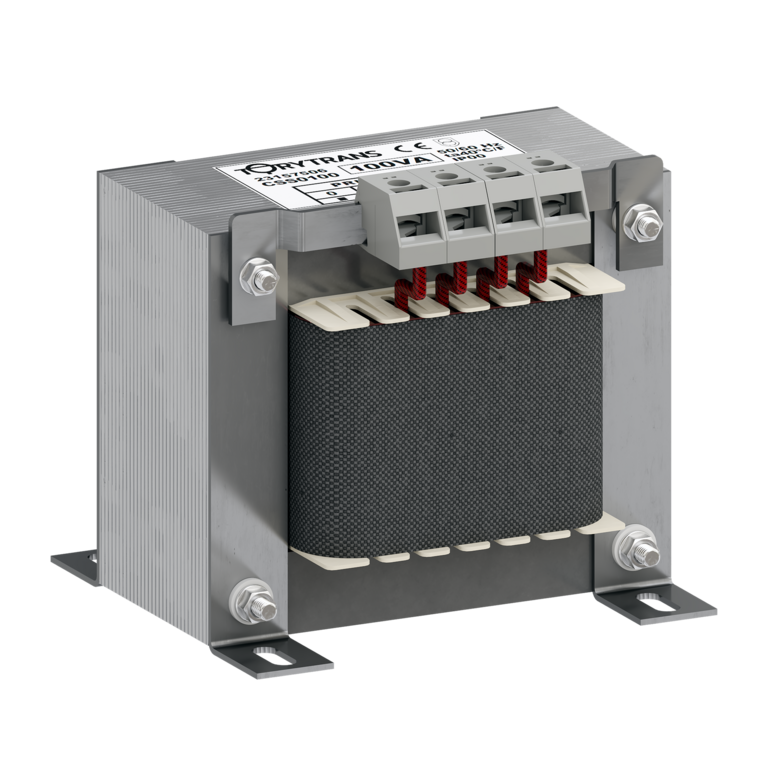

Transformador monofásico de control (IP00)

Transformador monofásico IP00 con aislamiento galvánico entre primario y secundario para mando, seguridad y aislamiento de circuitos.

Solicita presupuesto

Prestaciones

Tamaño y peso reducidos para una colocación fácil en armarios eléctricos.
Conexión mediante bornes IP20 que protegen frente contactos directos peligrosos.
Barnizado completo y robusto que lo protege frente la humedad, polvo y corrosión.
Versátil gracias a la multitud de tomas de tensión en primario como secundario.
Marcado cURus (UL) opcional

Especificaciones

Potencia (VA)	25 ÷ 5000 VA
Tensión PRI (V)	230 - 240 V (Potencias 25 ÷ 1600 VA) 230 - 240 - 600 V (Potencias 2000 ÷ 5000 VA)
Tensión SEC (V)	12 - 24 V 24 - 48 V 115 - 230 V
Frecuencia	50/60 Hz
Temperatura ambiente	40 ºC
Clase térmica	F (155 ºC)
Índice de Protección	IP00
Protección de choque eléctrico	Clase I
Tensión de ensayo	4kV
Normativa	IEC/UNE-EN 61558-1 IEC/UNE-EN 61558-2-2 Tensión SEC < 50 V: IEC/UNE-EN 61558-2-6 Tensión SEC > 50 V: IEC/UNE-EN 61558-2-4
Normativa UL	UL 5085-1 UL 5085-2 CAN/CSA C22.2 NO.66.1-06 CAN/CSA C22.2 NO.66.2-06

Sellos de calidad

Marcado CE

Opcional: cRUs

Usos

Destinado a la alimentación de elementos de control, maniobra y señalización en cuadros eléctricos de máquinas, equipos y procesos.
Aplicaciones que requieren voltajes reducidos o aumentados para proporcionar aislamiento eléctrico a sistemas de seguridad, visión artificial, iluminación, audio y video.

Referencias

Referencias	POTENCIA (VA)		INTENSIDAD - SECUNDARIO (A)						INTENSIDAD - PRIMARIO (A)
Referencias	Nominal	Instantánea	12V	24V	24V.1	48V	115V	230V	230V	400V	460V
CSS0025-1	25	65	2.083	1.042	-	-	-	-	-	-	-	Ver detalles
CSS0025-1	25	65	-	-	-	-	-	-	0.109	0.062	-	Ver detalles
CSS0040-1	40	80	3.333	1.667	-	-	-	-	-	-	-	Ver detalles
CSS0040-1	40	80	-	-	-	-	-	-	0.174	0.1	-	Ver detalles
CSS0063-1	63	135	5.25	2.625	-	-	-	-	-	-	-	Ver detalles
CSS0063-1	63	135	-	-	-	-	-	-	0.274	0.158	-	Ver detalles
CSS0100-1	100	210	8.333	4.167	-	-	-	-	-	-	-	Ver detalles
CSS0100-1	100	210	-	-	-	-	-	-	0.435	0.25	-	Ver detalles
CSS0160-1	160	370	13.333	6.667	-	-	-	-	-	-	-	Ver detalles
CSS0160-1	160	370	-	-	-	-	-	-	0.696	0.4	-	Ver detalles
CSS0200-1	200	460	16.667	8.333	-	-	-	-	-	-	-	Ver detalles
CSS0200-1	200	460	-	-	-	-	-	-	0.87	0.5	-	Ver detalles
CSS0250-1	250	650	20.833	10.417	-	-	-	-	-	-	-	Ver detalles
CSS0250-1	250	650	-	-	-	-	-	-	1.087	0.625	-	Ver detalles
CSS0315-1	315	875	26.25	13.125	-	-	-	-	-	-	-	Ver detalles
CSS0315-1	315	875	-	-	-	-	-	-	1.37	0.787	-	Ver detalles
CSS0400-1	400	1250	33.333	16.667	-	-	-	-	-	-	-	Ver detalles
CSS0400-1	400	1250	-	-	-	-	-	-	1.739	1	-	Ver detalles
CSS0500-1	500	1400	41.667	20.833	-	-	-	-	-	-	-	Ver detalles
CSS0500-1	500	1400	-	-	-	-	-	-	2.174	1.25	-	Ver detalles
CSS0630-1	630	1800	52.5	26.25	-	-	-	-	-	-	-	Ver detalles
CSS0630-1	630	1800	-	-	-	-	-	-	2.739	1.575	-	Ver detalles
CSS0025-2	25	65	-	-	1.042	0.521	-	-	-	-	-	Ver detalles
CSS0025-2	25	65	-	-	-	-	-	-	0.109	0.062	-	Ver detalles
CSS0040-2	40	80	-	-	1.667	0.833	-	-	-	-	-	Ver detalles
CSS0040-2	40	80	-	-	-	-	-	-	0.174	0.1	-	Ver detalles
CSS0063-2	63	135	-	-	2.625	1.312	-	-	-	-	-	Ver detalles
CSS0063-2	63	135	-	-	-	-	-	-	0.274	0.158	-	Ver detalles
CSS0100-2	100	210	-	-	4.167	2.083	-	-	-	-	-	Ver detalles
CSS0100-2	100	210	-	-	-	-	-	-	0.435	0.25	-	Ver detalles
CSS0160-2	160	370	-	-	6.667	3.333	-	-	-	-	-	Ver detalles
CSS0160-2	160	370	-	-	-	-	-	-	0.696	0.4	-	Ver detalles
CSS0200-2	200	460	-	-	8.333	4.167	-	-	-	-	-	Ver detalles
CSS0200-2	200	460	-	-	-	-	-	-	0.87	0.5	-	Ver detalles
CSS0250-2	250	650	-	-	10.417	5.208	-	-	-	-	-	Ver detalles
CSS0250-2	250	650	-	-	-	-	-	-	1.087	0.625	-	Ver detalles
CSS0315-2	315	875	-	-	13.125	6.562	-	-	-	-	-	Ver detalles
CSS0315-2	315	875	-	-	-	-	-	-	1.37	0.787	-	Ver detalles
CSS0400-2	400	1250	-	-	16.667	8.333	-	-	-	-	-	Ver detalles
CSS0400-2	400	1250	-	-	-	-	-	-	1.739	1	-	Ver detalles
CSS0500-2	500	1400	-	-	20.833	10.417	-	-	-	-	-	Ver detalles
CSS0500-2	500	1400	-	-	-	-	-	-	2.174	1.25	-	Ver detalles
CSS0630-2	630	1800	-	-	26.25	13.125	-	-	-	-	-	Ver detalles
CSS0630-2	630	1800	-	-	-	-	-	-	2.739	1.575	-	Ver detalles
CSS1000-2	1000	3200	-	-	41.667	20.833	-	-	-	-	-	Ver detalles
CSS1000-2	1000	3200	-	-	-	-	-	-	4.348	2.5	-	Ver detalles
CSS0025-3	25	65	-	-	-	-	0.217	0.109	-	-	-	Ver detalles
CSS0025-3	25	65	-	-	-	-	-	-	0.109	0.062	-	Ver detalles
CSS0040-3	40	80	-	-	-	-	0.348	0.174	-	-	-	Ver detalles
CSS0040-3	40	80	-	-	-	-	-	-	0.174	0.1	-	Ver detalles
CSS0063-3	63	135	-	-	-	-	0.548	0.274	-	-	-	Ver detalles
CSS0063-3	63	135	-	-	-	-	-	-	0.274	0.158	-	Ver detalles
CSS0100-3	100	210	-	-	-	-	0.87	0.435	-	-	-	Ver detalles
CSS0100-3	100	210	-	-	-	-	-	-	0.435	0.25	-	Ver detalles
CSS0160-3	160	370	-	-	-	-	1.391	0.696	-	-	-	Ver detalles
CSS0160-3	160	370	-	-	-	-	-	-	0.696	0.4	-	Ver detalles
CSS0200-3	200	460	-	-	-	-	1.739	0.87	-	-	-	Ver detalles
CSS0200-3	200	460	-	-	-	-	-	-	0.87	0.5	-	Ver detalles
CSS0250-3	250	650	-	-	-	-	2.174	1.087	-	-	-	Ver detalles
CSS0250-3	250	650	-	-	-	-	-	-	1.087	0.625	-	Ver detalles
CSS0315-3	315	875	-	-	-	-	2.739	1.37	-	-	-	Ver detalles
CSS0315-3	315	875	-	-	-	-	-	-	1.37	0.787	-	Ver detalles
CSS0400-3	400	1250	-	-	-	-	3.478	1.739	-	-	-	Ver detalles
CSS0400-3	400	1250	-	-	-	-	-	-	1.739	1	-	Ver detalles
CSS0500-3	500	1400	-	-	-	-	4.348	2.174	-	-	-	Ver detalles
CSS0500-3	500	1400	-	-	-	-	-	-	2.174	1.25	-	Ver detalles
CSS0630-3	630	1800	-	-	-	-	5.478	2.739	-	-	-	Ver detalles
CSS0630-3	630	1800	-	-	-	-	-	-	2.739	1.575	-	Ver detalles
CSS1000-3	1000	3200	-	-	-	-	8.696	4.348	-	-	-	Ver detalles
CSS1000-3	1000	3200	-	-	-	-	-	-	4.348	2.5	-	Ver detalles
CSS1600-3	1600	5350	-	-	-	-	13.913	6.957	-	-	-	Ver detalles
CSS1600-3	1600	5350	-	-	-	-	-	-	6.957	4	-	Ver detalles
CSS2000-3	2000	5600	-	-	-	-	17.391	8.696	-	-	-	Ver detalles
CSS2000-3	2000	5600	-	-	-	-	-	-	8.696	5	4.348	Ver detalles
CSS2500-3	2500	7800	-	-	-	-	21.739	10.87	-	-	-	Ver detalles
CSS2500-3	2500	7800	-	-	-	-	-	-	10.87	6.25	5.435	Ver detalles
CSS3150-3	3150	10100	-	-	-	-	27.391	13.696	-	-	-	Ver detalles
CSS3150-3	3150	10100	-	-	-	-	-	-	13.696	7.875	6.848	Ver detalles
CSS4000-3	4000	12500	-	-	-	-	34.783	17.391	-	-	-	Ver detalles
CSS4000-3	4000	12500	-	-	-	-	-	-	17.391	10	8.696	Ver detalles
CSS5000-3	5000	15000	-	-	-	-	43.478	21.739	-	-	-	Ver detalles
CSS5000-3	5000	15000	-	-	-	-	-	-	21.739	12.5	10.87	Ver detalles

Mostrar más +

Ficha completa Serie CSS

* TORYTRANS se reserva el derecho a modificar los datos técnicos en cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto podrían ser distintos.
