Serie AT
Autotransformador trifásico reversible
Serie AT
Autotransformador trifásico reversible
Índice de protección según necesidad de instalación:

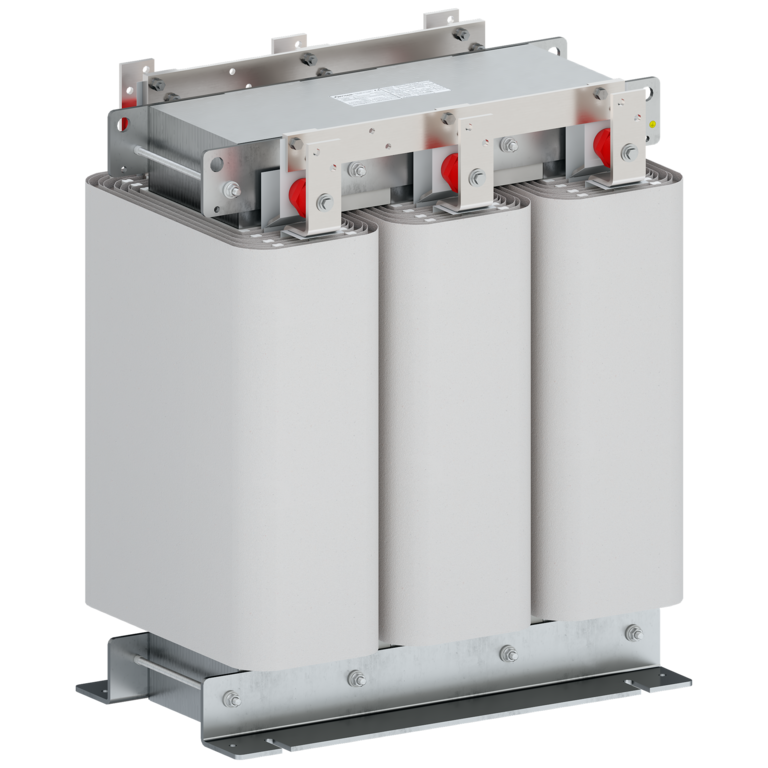

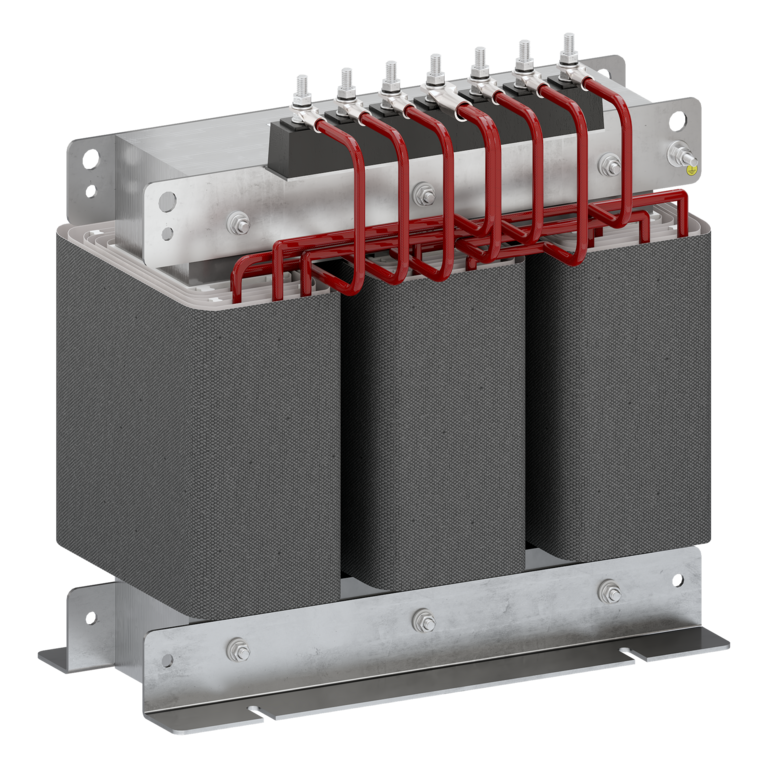

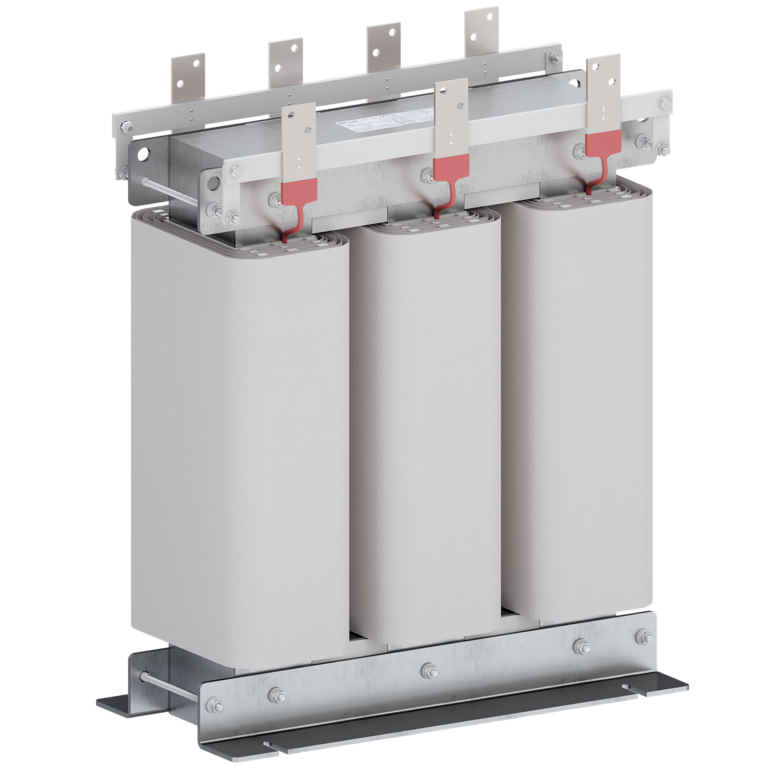

- IP00 sin envolvente

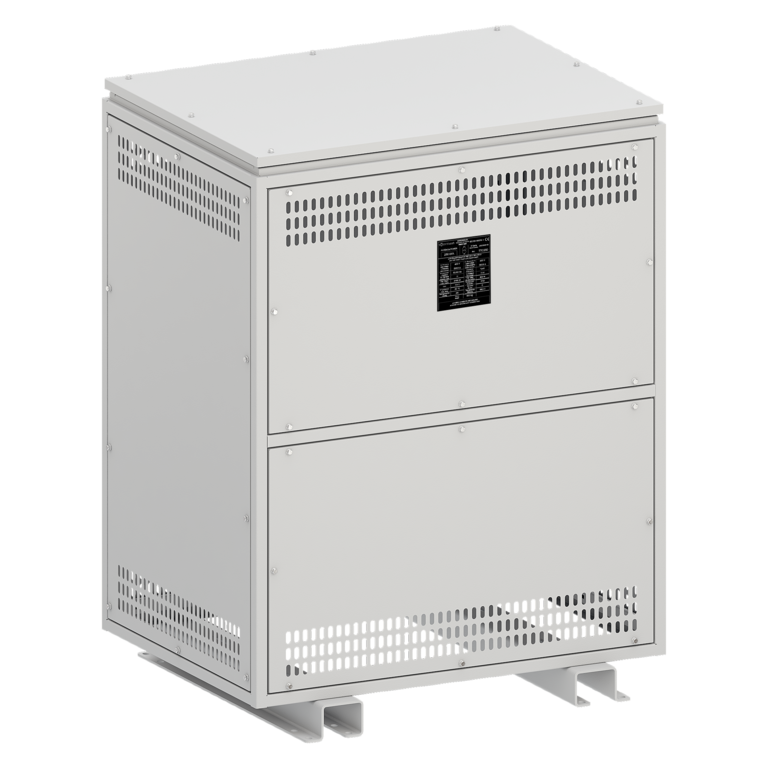

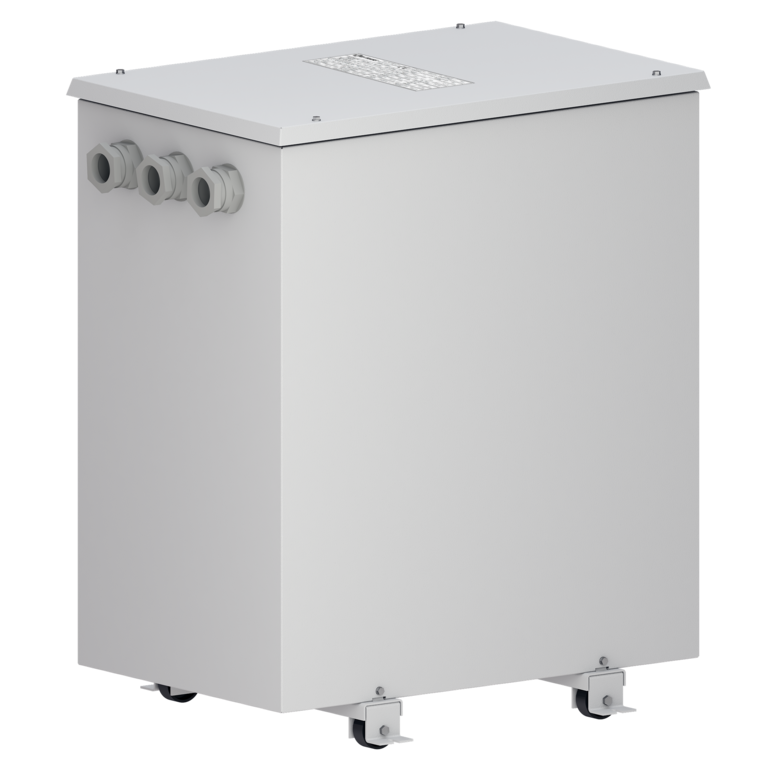

- IP23 envolvente para local interior
- IP65 envolvente para uso a la intemperie.
Prestaciones
- El dispositivo más económico y eficaz para adaptar una tensión diferente entre la red y el equipo.
- Permite la alimentación de cargas monofásicas en redes sin neutro desequilibrio máximo entre fases del 10%.
- Barnizado completo y robusto que lo protege frente la humedad, polvo y corrosión.
- Conexión por bornes IP20 protege contra contactos directos de tensión, hasta 31kVA en IP00/23 y 25kVA en IP54
- Opcionalmente para IP00 posibilidad de marcado cURus conforme UL hasta 100kVA
Especificaciones
| Potencia (kVAr) | 3 ÷ 1000 kVA |
| Tensión PRI (V) | 400 V |
| Tensión SEC (V) | 230 V |
| Frecuencia | 50/60 Hz |
| Temperatura ambiente |
40 ºC (IP00) 30 ºC (IP23) 30 ºC (IP65) |
| Clase térmica |
F (155 ºC) H (180 ºC) |
| Índice de Protección |
IP00 IP23 IP65 |
| Tensión de ensayo | 3 kV |
| Normativa |
Potencia ≤ 20 kVA: IEC/UNE-EN 61558-1 IEC/UNE-EN 61558-2-13 Potencia > 20 kVA: IEC/UNE-EN 60076-11 |
| Normativa UL |
UL 5085-1 UL 5085-2 CAN/CSA C22.2 NO.66.1-06 CAN/CSA C22.2 NO.66.2-06 |
Sellos de calidad
Usos
Como elevador o reductor adaptando la tensión entre la red eléctrica del país donde se instala una máquina industrial fabricada en un país de origen con diferente tensión.
Para aumentar la tensión en la transmisión de energía eléctrica a larga distancia para reducir las pérdidas por resistencia en los conductores.
Opcionalmente cambios de tensión con tomas de regulación para compensación de la caída de tensión de los cables de la instalación.

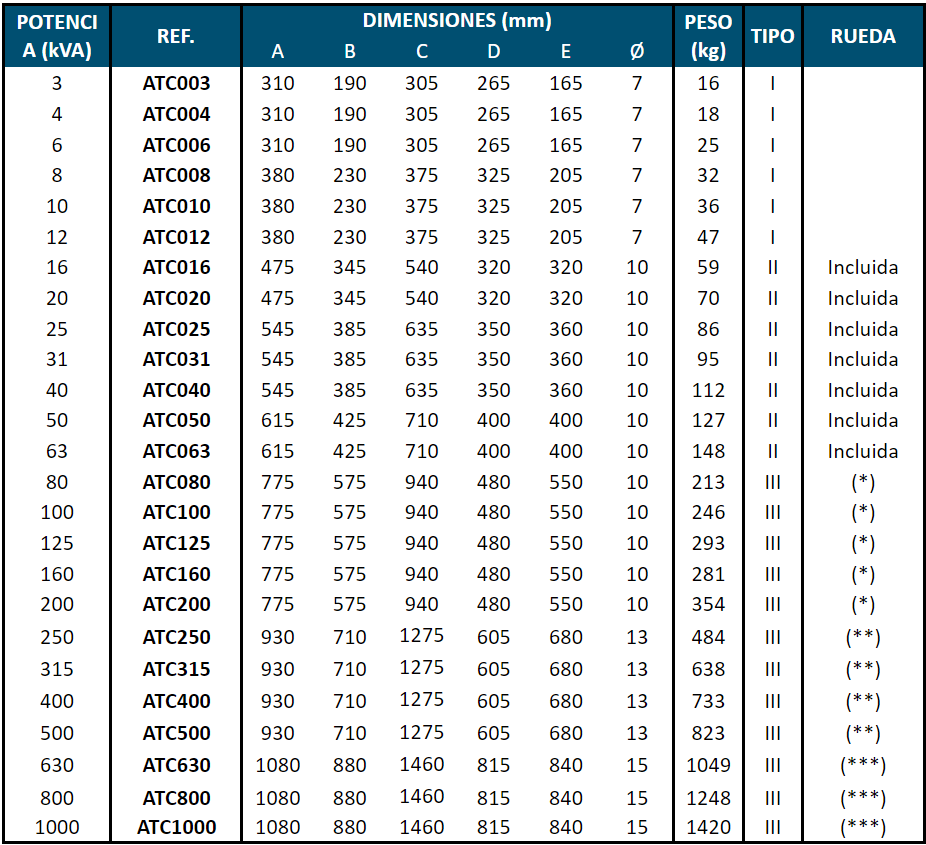

Referencias
| Referencias | IP | POTENCIA (kVA) | INTENSIDAD (A) | RENDIMIENTO η (%) | ||
|---|---|---|---|---|---|---|
| Primario | Secundario | |||||
| ATS003 | IP00 | 3 | 4.335 | 7.54 | 94.4 | Ver detalles |
| ATS004 | IP00 | 4 | 5.78 | 10.053 | 95.4 | Ver detalles |
| ATS006 | IP00 | 6 | 8.671 | 15.079 | 96.3 | Ver detalles |
| ATS008 | IP00 | 8 | 11.561 | 20.106 | 96.3 | Ver detalles |
| ATS010 | IP00 | 10 | 14.451 | 25.132 | 96.4 | Ver detalles |
| ATS012 | IP00 | 12 | 17.341 | 30.158 | 96.8 | Ver detalles |
| ATS016 | IP00 | 16 | 23.121 | 40.211 | 96.8 | Ver detalles |
| ATS020 | IP00 | 20 | 28.902 | 50.264 | 97.1 | Ver detalles |
| ATS025 | IP00 | 25 | 36.127 | 62.83 | 97.2 | Ver detalles |
| ATS031 | IP00 | 31 | 44.798 | 77.909 | 97.3 | Ver detalles |
| ATS040 | IP00 | 40 | 57.803 | 100.528 | 97.8 | Ver detalles |
| ATS050 | IP00 | 50 | 72.254 | 125.66 | 97.9 | Ver detalles |
| ATS063 | IP00 | 63 | 91.04 | 158.331 | 98.2 | Ver detalles |
| ATS080 | IP00 | 80 | 115.607 | 201.056 | 98.2 | Ver detalles |
| ATS100 | IP00 | 100 | 144.509 | 251.319 | 98.5 | Ver detalles |
| ATS125 | IP00 | 125 | 180.636 | 314.149 | 98.6 | Ver detalles |
| ATS160 | IP00 | 160 | 231.214 | 402.111 | 98.4 | Ver detalles |
| ATS200 | IP00 | 200 | 289.017 | 502.639 | 98.6 | Ver detalles |
| ATS250 | IP00 | 250 | 361.272 | 628.299 | 98.7 | Ver detalles |
| ATS315 | IP00 | 315 | 455.202 | 791.656 | 98.9 | Ver detalles |
| ATS400 | IP00 | 400 | 578.035 | 1005.278 | 98.9 | Ver detalles |
| ATS500 | IP00 | 500 | 722.543 | 1256.597 | 99 | Ver detalles |
| ATS630 | IP00 | 630 | 910.405 | 1583.312 | 99.1 | Ver detalles |
| ATS800 | IP00 | 800 | 1156.069 | 2010.555 | 99.2 | Ver detalles |
| ATS1000 | IP00 | 1000 | 1445.087 | 2513.194 | 99.3 | Ver detalles |
| ATC003 | IP23 | 3 | 4.335 | 7.54 | 94.4 | Ver detalles |
| ATC004 | IP23 | 4 | 5.78 | 10.053 | 95.4 | Ver detalles |
| ATC006 | IP23 | 6 | 8.671 | 15.079 | 96.3 | Ver detalles |
| ATC008 | IP23 | 8 | 11.561 | 20.106 | 96.3 | Ver detalles |
| ATC010 | IP23 | 10 | 14.451 | 25.132 | 96.4 | Ver detalles |
| ATC012 | IP23 | 12 | 17.341 | 30.158 | 96.8 | Ver detalles |
| ATC016 | IP23 | 16 | 23.121 | 40.211 | 96.8 | Ver detalles |
| ATC020 | IP23 | 20 | 28.902 | 50.264 | 97.1 | Ver detalles |
| ATC025 | IP23 | 25 | 36.127 | 62.83 | 97.2 | Ver detalles |
| ATC031 | IP23 | 31 | 44.798 | 77.909 | 97.3 | Ver detalles |
| ATC040 | IP23 | 40 | 57.803 | 100.528 | 97.8 | Ver detalles |
| ATC050 | IP23 | 50 | 72.254 | 125.66 | 97.9 | Ver detalles |
| ATC063 | IP23 | 63 | 91.04 | 158.331 | 98.2 | Ver detalles |
| ATC080 | IP23 | 80 | 115.607 | 201.056 | 98.2 | Ver detalles |
| ATC100 | IP23 | 100 | 144.509 | 251.319 | 98.5 | Ver detalles |
| ATC125 | IP23 | 125 | 180.636 | 314.149 | 98.6 | Ver detalles |
| ATC160 | IP23 | 160 | 231.214 | 402.111 | 98.4 | Ver detalles |
| ATC200 | IP23 | 200 | 289.017 | 502.639 | 98.6 | Ver detalles |
| ATC250 | IP23 | 250 | 361.272 | 628.299 | 98.7 | Ver detalles |
| ATC315 | IP23 | 315 | 455.202 | 791.656 | 98.9 | Ver detalles |
| ATC400 | IP23 | 400 | 578.035 | 1005.278 | 98.9 | Ver detalles |
| ATC500 | IP23 | 500 | 722.543 | 1256.597 | 99 | Ver detalles |
| ATC630 | IP23 | 630 | 910.405 | 1583.312 | 99.1 | Ver detalles |
| ATC800 | IP23 | 800 | 1156.069 | 2010.555 | 99.2 | Ver detalles |
| ATC1000 | IP23 | 1000 | 1445.087 | 2513.194 | 99.3 | Ver detalles |
| ATP003 | IP65 | 3 | 4.335 | 7.54 | 94.4 | Ver detalles |
| ATP004 | IP65 | 4 | 5.78 | 10.053 | 95.4 | Ver detalles |
| ATP006 | IP65 | 6 | 8.671 | 15.079 | 96.3 | Ver detalles |
| ATP008 | IP65 | 8 | 11.561 | 20.106 | 96.3 | Ver detalles |
| ATP010 | IP65 | 10 | 14.451 | 25.132 | 96.4 | Ver detalles |
| ATP012 | IP65 | 12 | 17.341 | 30.158 | 96.8 | Ver detalles |
| ATP016 | IP65 | 16 | 23.121 | 40.211 | 96.8 | Ver detalles |
| ATP020 | IP65 | 20 | 28.902 | 50.264 | 97.1 | Ver detalles |
| ATP025 | IP65 | 25 | 36.127 | 62.83 | 97.2 | Ver detalles |
| ATP031 | IP65 | 31 | 44.798 | 77.909 | 97.3 | Ver detalles |
| ATP040 | IP65 | 40 | 57.803 | 100.528 | 97.8 | Ver detalles |
| ATP050 | IP65 | 50 | 72.254 | 125.66 | 97.9 | Ver detalles |
| ATP063 | IP65 | 63 | 91.04 | 158.331 | 98.2 | Ver detalles |
| ATP080 | IP65 | 80 | 115.607 | 201.056 | 98.2 | Ver detalles |
| ATP100 | IP65 | 100 | 144.509 | 251.319 | 98.5 | Ver detalles |
| ATP125 | IP65 | 125 | 180.636 | 314.149 | 98.6 | Ver detalles |
| ATP160 | IP65 | 160 | 231.214 | 402.111 | 98.4 | Ver detalles |
| ATP200 | IP65 | 200 | 289.017 | 502.639 | 98.6 | Ver detalles |
| ATP250 | IP65 | 250 | 361.272 | 628.299 | 98.7 | Ver detalles |
| ATP315 | IP65 | 315 | 455.202 | 791.656 | 98.9 | Ver detalles |
| ATP400 | IP65 | 400 | 578.035 | 1005.278 | 98.9 | Ver detalles |
| ATP500 | IP65 | 500 | 722.543 | 1256.597 | 99 | Ver detalles |
| ATP630 | IP65 | 630 | 910.405 | 1583.312 | 99.1 | Ver detalles |
| ATP800 | IP65 | 800 | 1156.069 | 2010.555 | 99.2 | Ver detalles |
Mostrar más +
* TORYTRANS se reserva el derecho a modificar los datos técnicos en
cualquier momento y sin previo aviso. El diseño, dimensiones y peso de producto
podrían ser distintos.
